....Το φτιάξαμε το attenuator!
Εξασθενητής σήματος Ελληνιστί.
ΥΛΙΚΑ:

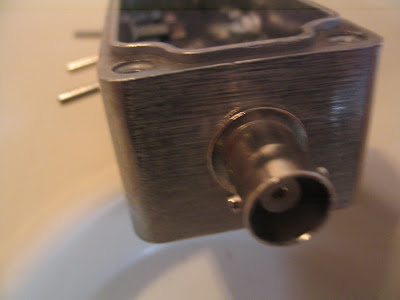

Τρυπούλες με το υπερσύγχρονο δραπανοκατσάβιδο
τελευταίας τεχνολογίας που διαθέτει το
άνετο και ζεστό μου εργαστήριο για να τοποθετήσουμε
δύο κοννέκτορες BNC, έναν αρσενικό και ένα θηλυκό
και τρία διακοπτάκια για αύξηση της εξασθένησης
με τιμές 10+15+20dB. Σύνολο 45dB. Καθόλου άσχημα.
Δεν έχω ξαναφτιάξει κάτι τέτοιο, πιστεύω οι τιμές εξασθένησης
να είναι καλές. Δεκτές παντός τύπου διορθώσεις
σε αυτά που γράφω, πρωτάρης γαρ! Πάντως οι πρώτες δοκιμές
στα VHF-UHF ήταν ενθαρρυντικές. Ίσως ότι πρέπει για
FOX HUNTING.
Αλλά και για το κυνήγι κάθε είδους πατητών.....hi hi
Ευχαριστώ τον φίλο μου Γρηγόρη SW1KWA
για τη βοήθειά του!!
Πάρτε και το απλούστατο σχεδιάκι: Δείχνει εξασθενητή
με δύο διακόπτες, βάλτε όσους θέλετε, εγώ έβαλα άλλον ένα!
Και πινακάκι με τιμές εξασθένησης. Διαλέγετε και παίρνετε...
Αν δεν βρείτε ακριβώς τις αντιστάσεις δεν χάθηκε και ο κόσμος!
Προμηθευτείτε κοντινές τιμές, το ίδιο κάνει.
Το σχέδιο το βρήκα ΕΔΩ.
Εξασθενητής σήματος Ελληνιστί.
ΥΛΙΚΑ:
Μεταλλικό κουτάκι τσαχπινογαργαλιάρικο.
Τρυπούλες με το υπερσύγχρονο δραπανοκατσάβιδο
τελευταίας τεχνολογίας που διαθέτει το
άνετο και ζεστό μου εργαστήριο για να τοποθετήσουμε
δύο κοννέκτορες BNC, έναν αρσενικό και ένα θηλυκό
και τρία διακοπτάκια για αύξηση της εξασθένησης
με τιμές 10+15+20dB. Σύνολο 45dB. Καθόλου άσχημα.
Δεν έχω ξαναφτιάξει κάτι τέτοιο, πιστεύω οι τιμές εξασθένησης
να είναι καλές. Δεκτές παντός τύπου διορθώσεις
σε αυτά που γράφω, πρωτάρης γαρ! Πάντως οι πρώτες δοκιμές
στα VHF-UHF ήταν ενθαρρυντικές. Ίσως ότι πρέπει για
FOX HUNTING.
Αλλά και για το κυνήγι κάθε είδους πατητών.....hi hi
Ευχαριστώ τον φίλο μου Γρηγόρη SW1KWA
για τη βοήθειά του!!
Πάρτε και το απλούστατο σχεδιάκι: Δείχνει εξασθενητή
με δύο διακόπτες, βάλτε όσους θέλετε, εγώ έβαλα άλλον ένα!
Και πινακάκι με τιμές εξασθένησης. Διαλέγετε και παίρνετε...
Αν δεν βρείτε ακριβώς τις αντιστάσεις δεν χάθηκε και ο κόσμος!
Προμηθευτείτε κοντινές τιμές, το ίδιο κάνει.
Το σχέδιο το βρήκα ΕΔΩ.
ΚΑΛΗ ΚΑΤΑΣΚΕΥΗ
5 σχόλια:
καλά θα ηταν να χρειαζόταν MONO για fox hunting..... αλλά που μυαλό μερικοι... hihi
Καλημέρα συνάδελφε,
είμαι ραδιοερασιτεχνης, αλλά όχι ηλεκτρονικός , και έπεσα πάνω στη σελίδα σου από το google ψαχνοντας σχεδιο για εξασθενητή και αποφασισα αρχικά να ακολουθήσω τις οδηγίες σου, μιας και συνοδεύονται απο πολύ όμορφες φωτογραφίες.
Μελετώντας το σχέδιο που παραθετεις από το ξενο μπλογκ, παρατηρώ όμως ότι έχεις κάνει ένα κρίσιμο λάθος στην εφαρμογή του σχεδίου: Οι διακόπτες που έχεις χρησιμοποιήσει έχουν 4 επαφες, αν διαβάσεις όμως σωστα το σχέδιο θα δεις ότι χρειάζεσαι διακόπτες με 6 επαφές, (θα πρέπει να εχουν και μια τρίτη σειρά απο επαφες).
Όπως παρατηρώ την κατασκευή σου στη φωτογραφία, αναγνωρίζω λανθασμένη εφαρμογή του σχεδίου με συνέπεια ο εξασθενητής να μην λειτουργεί.
Αν νομίζεις ότι κάνω λάθος, θα σε παρακαλούσα να με διορθώσεις.
Οφείλω πιστεύω να κάνω το σχόλιο για την διόρθωση της κατασκευής σου, γιατι υπάρχουν και άλλοι συνάδελφοι που θα την βρουν ψάχνοντας να βοηθηθούν και επιπλέον ο εξασθενητής πιστεύω είναι ενα απαραίτητο εργαλείο ειδικά για εμάς που μένουμε στην μεγαλούπολη.
Αναμένω απάντηση σου στα σχόλια.
Με φιλικούς χαιρετισμούς και 73.
sw1iuq
Αγαπητέ συνάδελφε, έχεις απόλυτο δίκιο! Ο καθένας θα μπορούσε όμως να ξεγελαστεί από την φωτογραφία! Οι διακόπτες είναι όντως 6 επαφών, απλά από τη γωνία φωτογράφισης φαίνονται μόνο οι τέσσερις! Ο εξασθενητής έχει δοκιμαστεί και σε fox hunting, αλλά και σε διάφορες simplex συχνότητες.
Και μην νομίζεις, και εγώ ρεδιοερασιτέχνης είμαι και όχι ηλεκτρονικός
73
Πολύ όμορφα συνάδελφε SV1GSU, μπερδεύτηκα κι εγω απο τη φωτογραφία προσπαθώντας να φτιαξω το δικό μου, το οποίο και εφτιαξα χτες το απογευμα.
Το δοκιμασα και ειδα εκπληκτικά αποτελέσματα. Σταθμους που δεν ακουγα καθολου με το handheld, με τον εξασθενητη τους ακουω 9+.
Υπολόγισα αντιστασεις για -10, -20 και -30 db.
Ο κονέκτορας εχει επιλεγει κυρίως για το μικρό του μεγεθος, θεωρητικά δεν ενδεικνυται 100%.
Επιπλέον δεν το εφτιαξα για χρήση fox hunting αλλα επειδή το χρησιμοποιώ με μια αυτοσχεδια κεραία για qso.
Σου στελνω φωτογραφιες και αναμενω σχολιο σου.
73.
http://img59.imageshack.us/img59/5329/dsc03636o.jpg
http://img855.imageshack.us/img855/4073/dsc03640x.jpg
http://img856.imageshack.us/img856/4632/dsc03649e.jpg
http://img714.imageshack.us/img714/929/dsc03656k.jpg
http://img814.imageshack.us/img814/3732/dsc03716s.jpg
Δημήτρη κάνεις ένα μεγάλο λάθος:
Λες σε ένα σημείο "....με το φορητό εκεί που δεν τους άκουγα καθόλου, μετά τους άκουγα 9+"
ενώ κανονικά ίσως να έπρεπε να γράψεις το ανάποδο.
Με ένα εξασθενητή "κόβουμε" σήμα, δεν ενισχύουμε!
Γι αυτό και χρησιμοποιούνται πολύ οι εξασθενητές στο foxhunting, διότι πλησιάζοντας την "αλεπού",το σήμα της δυναμώνει, με αποτέλεσμα για να την εντοπίσουμε ευκολότερα, πρέπει να το εξασθενήσουμε (το σήμα της)
