Η φορητή κεραία Arrow λοιπόν, είναι πολύ γνωστή στους χρήστες και στους λάτρεις των δορυφορικών επικοινωνιών. Η κλασική έκδοση περιλαμβάνει VHF και UHF στο ίδιο boom σε διάταξη σταυρού, με 3 και 7 στοιχεία αντίστοιχα, με προσαρμογή gamma match.  Βέβαια ο καθένας μπορεί να την φτιάξει σε οποιαδήποτε έκδοση του αρέσει, αρκεί να βολεύει στο κουβάλημα και να δουλεύει σωστά.


Η δική μου κατασκευή επίσης με προσαρμογή gamma περιλαμβάνει 3 στοιχεία στα VHF και 6 στοιχεία στα UHF. Και στις δύο μπάντες χρησιμοποίησα BNC κοννέκτορες.


Η κεραία συντόνισε εύκολα και γρήγορα, μιας και έχουμε φτιάξει αρκετές κεραίες V/U και η παρελθούσα εμπειρία βοηθάει σε αυτό! Τύπου Arrow όμως πρώτη φορά. Πανάλαφρη σε βάρος, δεν θα προβληματίσει τον χειριστή που θα τη δουλέψει.

Οι διαστάσεις της είναι:

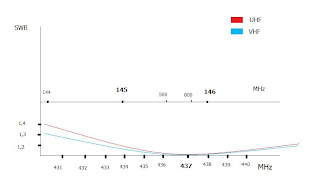

Ο συντονισμός της έγινε σχετικά εύκολα για το κομμάτι των συχνοτήτων που μας ενδιαφέρει. Στις περιοχές 145,800 και 436,800MHz, η κεραία εκπέμπει και ακούει θαυμάσια (1.1 swr). Όχι πως δεν θα μπορούμε να τη χρησιμοποιήσουμε και σε άλλα σημεία της μπάντας, με ελάχιστα όμως στάσιμα κύματα εκεί (περίπου 1,3 swr)!

Ήδη ένα δοκιμαστικό downlink του ΑΟ-27 έγινε, με ενθαρρυντικά αποτελέσματα. Δυστυχώς η έλλειψη duplexer αλλά και η δυνατότητα ύπαρξης δεύτερου πομποδέκτη μας εμπόδισε να δούμε πως εκπέμπει. Πιστεύω σύντομα να λυθεί το πρόβλημα. Ήδη βρίσκεται στα σκαριά η κατασκευή ενός micro duplexer, ο οποίος αν μπορέσω λόγω μικρού μεγέθους, θα τοποθετηθεί μέσα στο boom έτσι ώστε να μην φαίνεται!
Μια ακόμα πιο απλή εκδοχή του, θα βρείτε εδώ.
Ήδη όμως η αρχή έγινε. Ευχαριστώ τον Στάθη SV1NQX για το τηγάνισμα!! Τέσσερις πλακέτες σε μέγεθος μικρότερο του μισού σπιρτόκουτου, είναι έτοιμες για τοποθέτηση των SMD υλικών. Για αυτή τη δουλειά, για άλλον χτυπά η καμπάνα... χε χε χε! Εθελοντές μπόλικοι!!


Μέχρι το τέλος όμως υπομονή! Έχουμε δουλειά ακόμα. Μόλις θα είμαστε έτοιμοι από όλα, ίσως τραβήξουμε και ανεβάσουμε κάποιο video, με sat qso.

Φτιάξαμε λοιπόν μια κεραία, την οποία έτοιμη στο εμπόριο θα την αγοράζαμε 73$ σημερινή τιμή. Εάν σε αυτό προσθέσεις και το κόστος του micro duplexer, η τιμή ανεβαίνει στα 132$. Με επιπλέον επιβάρυνση τουλάχιστον 20-30$ για τα μεταφορικά από USA στην Ελλάδα, υπολογίστε το συνολικό κόστος περίπου στα 150-160$, ήτοι 110€ περίπου. Έλεος!!
Γιατί λοιπόν να μην την φτιάξετε μόνοι σας;
Η χαρά της κατασκευής, αλλά και η μεγαλύτερη χαρά της επιτυχίας της, δεν περιγράφονται! Ευχαρίστως θα λύσω οποιαδήποτε απορία επίδοξων κατασκευαστών της... hi hi
Τα αλουμίνια και οι κοννέκτορες για τη συγκεκριμένη κεραία κόστισαν πάνω κάτω, το ιλιγγιώδες ποσό των 6-7€. Η κατασκευή του duplexer δεν θα κοστίσει πάνω από 2-3€. Άντε δηλαδή το όλο να πάει 10€.
Καταστραφήκαμε!!!

Η κεραία δωρίστηκε σε συνάδελφο, με αφορμή την αγορά ενός qrp πομποδέκτη.
Καλοδούλευτη... κύριε!

Δείτε μερικές φωτογραφίες που ακολουθούν.
Συγνώμη αν μερικές είναι λίγο θολές, αν αφήσεις (ραδιο)ερασιτέχνες φωτογράφους να ασχοληθούν με τη φωτογράφιση, ιδού τα ολέθρια αποτελέσματα!!










Στα σκαριά έχω επίσης και ακόμα μία, λίγο πιο big gun, 4 στοιχείων στα VHF και 8 στοιχείων στα UHF. Μεγάλη υπομονή και για αυτήν, να δω πότε θα τη τελειώσω!

73
